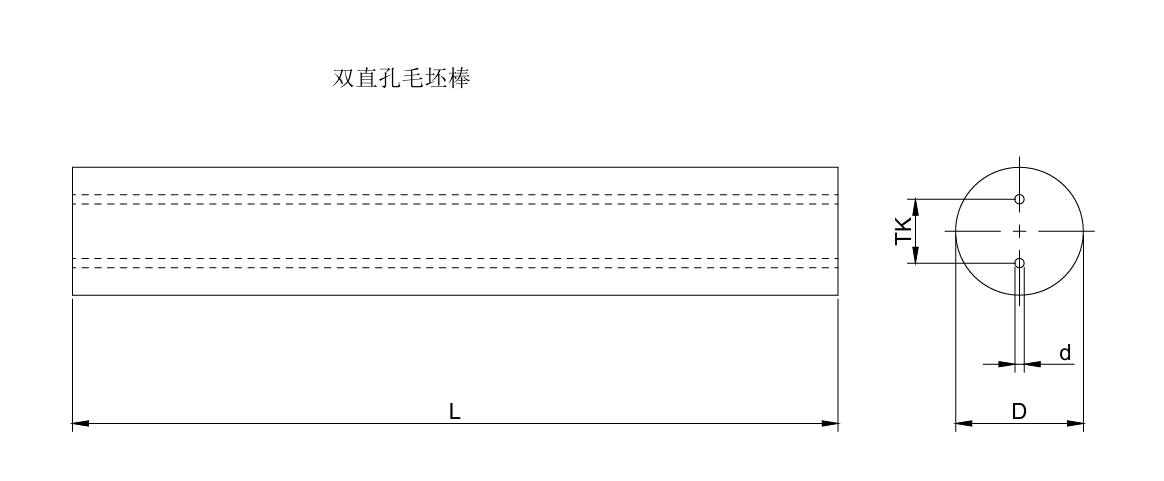

| 雙直孔毛坯棒 | ||||||||||
| 規格型號 | 外徑 ΦD(mm) | 公差 | 內孔徑 Φd （mm） | 公差 | 孔間距 TK (mm) | 公差 | 長度 L(mm) | 公差 | 孔位偏差 | 直線度 |
| φ2SH0500-0.8-330 | 5.3 | ﹢0／+0.3 | 0.80 | ﹢/﹣0.1 | 2.60 | ﹢/﹣0.20 | 300～330 | ﹢0.0／+4.0 | 0.20 | ≤0.35 |
| φ2SH0600-0.9-330 | 6.3 | 0.90 | 3.00 | 0.20 | ||||||
| φ2SH0700-1.0-330 | 7.3 | 1.00 | ﹢/﹣0.15 | 3.20 | 0.20 | |||||
| φ2SH0800-1.2-330 | 8.3 | 1.20 | 3.50 | 0.25 | ||||||
| φ2SH0900-1.4-330 | 9.3 | 1.40 | 3.70 | ﹢/﹣0.30 | 0.25 | |||||
| φ2SH01000-1.6-330 | 10.3 | 1.60 | 4.30 | 0.28 | ||||||
| φ2SH01100-1.8-330 | 11.3 | ﹢0／+0.4 | 1.80 | 4.80 | ﹢/﹣0.40 | 0.28 | ||||
| φ2SH01200-1.8-330 | 12.3 | 1.80 | 5.50 | 0.30 | ||||||
| φ2SH01300-1.8-330 | 13.3 | 1.80 | ﹢/﹣0.25 | 5.50 | ﹢/﹣0.5 | 0.34 | ≤0.30 | |||
| φ2SH01400-1.8-330 | 14.3 | 1.80 | 5.50 | 0.37 | ||||||
| φ2SH01500-1.8-330 | 15.3 | 1.80 | 5.50 | 0.40 | ||||||
| φ2SH01600-1.8-330 | 16.3 | 1.80 | 5.50 | 0.40 | ||||||
| φ2SH01700-2.0-330 | 17.3 | ﹢0／+0.5 | 2.00 | 6.00 | 0.47 | |||||
| φ2SH01800-2.0-330 | 18.3 | 2.00 | ﹢/﹣0.30 | 6.00 | 0.50 | |||||
| φ2SH01900-2.0-330 | 19.3 | 2.00 | 6.00 | 0.50 | ||||||
| φ2SH02000-2.0-330 | 20.3 | 2.00 | 6.00 | 0.50 | ||||||
